これまで使ってきた赤色のABSフィラメントを利用し尽くしたので、先日仕入れていたPLAフィラメントをセッティングしたいと思いましたが、その前に、 ノズルの汚れが激しくなったこともあり交換することにしました。

今後の備忘録を兼ねて、


ノズルは下記のものを仕入れました。
【ノーブランド品】3Dプリンタアクセサリ 押出機ノズル 0.2/0.3/0.4/0.5mm (0.4mm)

これはReprap規格品のようで、既設ノズルと同サイズでした。

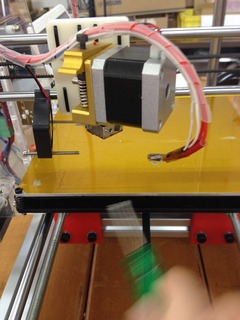

このイメージで外します。止めネジと小なべネジを外して、ヒータと熱電対を抜きます。IMG_4508IMG_4510

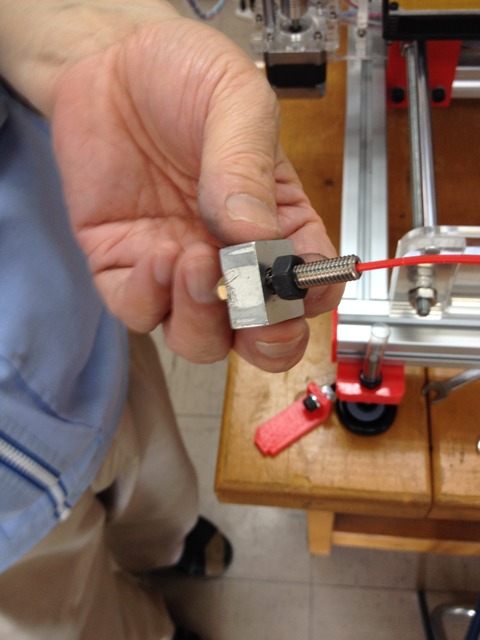

ノズルを交換するために、このヒータブロックごと外しました。成形終了後の残のABSがパイプの中に入っています。
IMG_4519

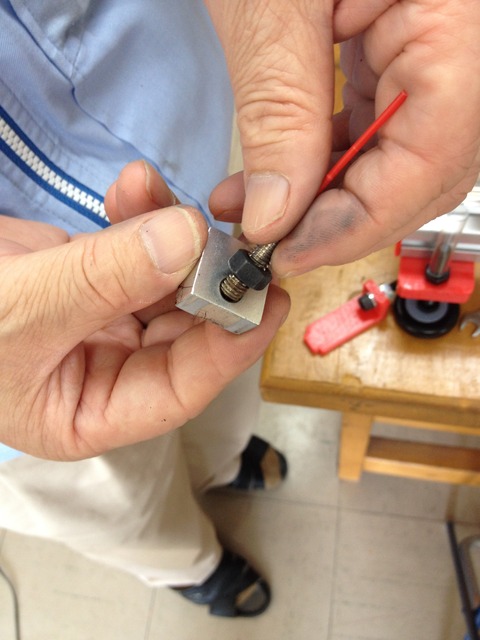

ノズルだけでなく、ヒータブロックも汚れが激しかったので、ヒータブロックも掃除します。ヒータブロックを掃除するために、フィラメントガイドのおねじパイプを外しました。IMG_4518

IMG_4517

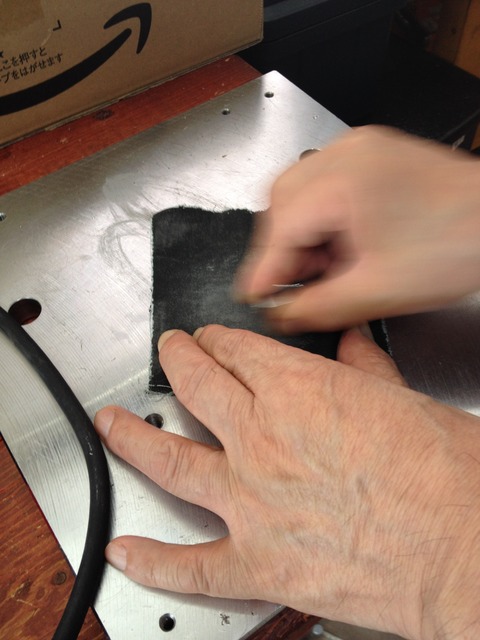

サンドペーパーでヤスリがけしてヒータブロックを掃除します。
IMG_4513

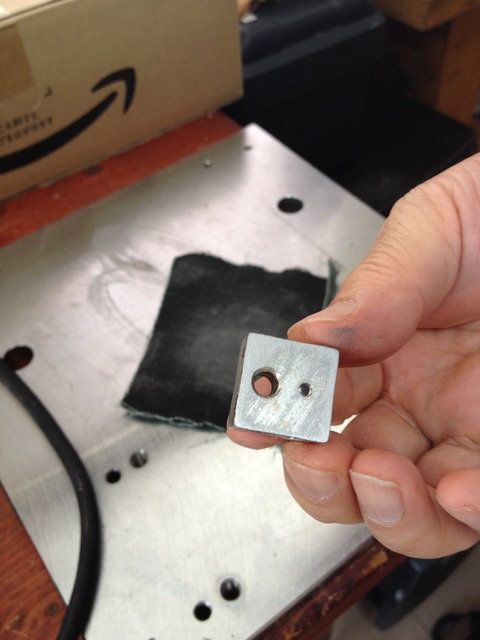

力を入れて磨くと、きれいになりました。
IMG_4512

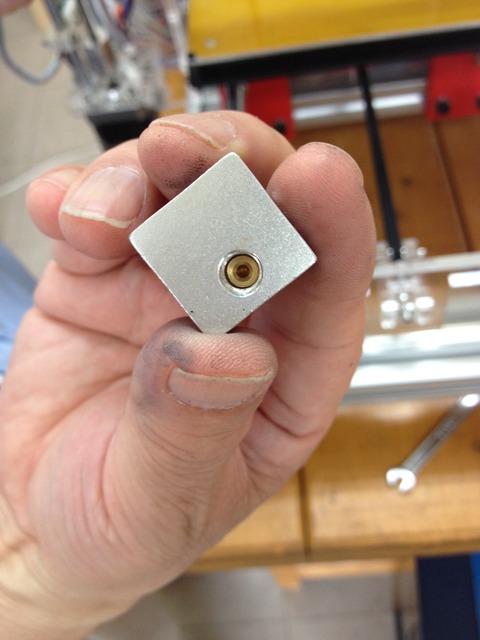

ノズルを装着しました。この後の写真がありませんが、この後心置きなくヒータブロックも装着しました。
IMG_4516

ヒータブロック装着後のイメージです。小さな止めネジがヒータを止めていて、小なべネジの頭で熱電対を止めています。熱電対の先端はヒータブロック内の小さな穴に入っています。この位置関係は後でわからなくなりそうなので、備忘録的に写真をアップしましたIMG_4520


参考リンク
I3 Extruder assembly
Prusa XI3 - RepRapWiki
