モータやソレノイド以外の全ての構成部品を3Dプリンタで試作・検証しました。
構成部品は写真の下記の４点です。

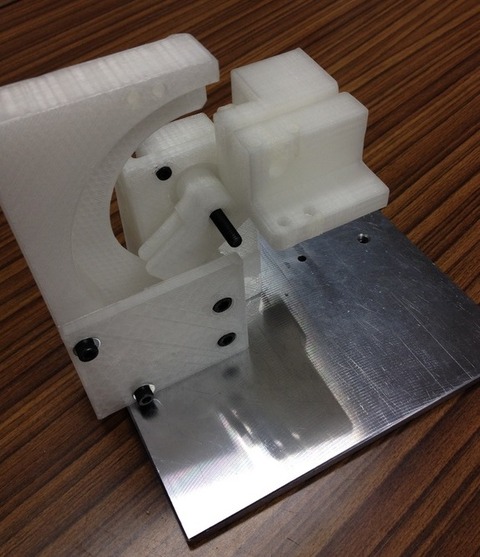

組み上げたのが下記写真です。
このように動作します。
切削による同等部品加工想定価格と、成形に要した材料費の比較
１．￥9,800(納期：２週間)→￥300(成形時間：１時間)
２．￥15,000(納期：３週間)→￥600(成形時間：２時間)
３．￥11,000(納期：２週間)→￥800(成形時間：2.5時間)
４．￥6,000(納期：１週間)→￥500(成形時間：2時間)
部品製作に要する費用と時間
￥41,800(３週間[15日])→￥2,200(１日)
なんとコスト1/20、納期1/15程度です。
この後、手直しは何度かありましたが、基本的にはこの機構を引き継いで納品しました。しかも、対象ワークが同等の樹脂だったので、精度的にも強度的にも問題ないと考えて３Ｄプリンタ製の部品のまま納品しました。
この画期的な試作・製作プロセスを多くの方に体感していただきたいです。
